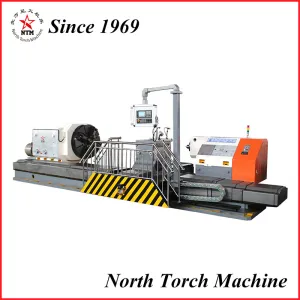

Rullsvarvning CNC-svarv

Kraftig rullsvarvning CNC-svarv kan bearbeta inte bara ändytan, ex-cirkelytan, utan också den koniska ytan på olika arbetsstycken. Denna maskin antar tre stödjande strukturer med god styvhet. Designar flexibelt system för avlägsnande av spån i sidled med bra prestanda. Denna maskin är utrustad med separat oljepump med utmärkt smörjning. Stjärtrörsrörelsen antar mekanisk anordning med rimlig rotationshastighet, matningshastighet och kraft. Denna typ av svarv har hög styvhet, effektivitet, energibesparande, enkel användning och attraktivt utseende.CK84 Rullsvarvning CNC-svarvModellEnhetCK8465SKt...

dela med sig：

Kontakta oss

Online-förfrågan

Post：Annasun@ntmt.com.cn

Whatsapp：8618266613366

Detaljerad introduktion

Kraftig Rullsvarvning CNC-svarv kan bearbeta inte bara ändytan, ex-cirkelytan, utan också den koniska ytan på olika arbetsstycken. Denna maskin antar tre stödjande strukturer med god styvhet. Designar flexibelt system för avlägsnande av spån i sidled med bra prestanda. Denna maskin är utrustad med separat oljepump med utmärkt smörjning. Stjärtrörsrörelsen antar mekanisk anordning med rimlig rotationshastighet, matningshastighet och kraft. Denna typ av svarv har hög styvhet, effektivitet, energibesparande, enkel användning och attraktivt utseende.

CK84 Rullsvarvning CNC-svarv
	Modell	Enhet	CK8465	SKth480	CK84100	CK84125
	Stämpla		NTM	NTM	NTM	NTM
Bearbetningstekniska parametrar	Max.svängdiameter över maskinbädd	mm	800	1000	1250	1400
	Max.svängdiameter över skärverktygsvagnen	mm	650	800	1000	1250
	Max.vikt för arbetsstycke	T	6	15	25	32
	Max. arbetsstyckets längd	mm	2500-6000
Maskinbäddsparametrar	Styrskena typ	Rektangel	4 styrskenor
Maskinbäddsparametrar	Styrskenas bredd	mm	1000	1250	1400	1600
Headstock	Spindelhastighet		Steglös variabel frekvens
	Spindelhastighetsområde	r/min	1-160	1-160	0,5-100	0,5-100
	Huvudmotoreffekt	KW	30	37	45	75
	Centers	°	60		75
	Max.chuck diameter	mm	600	800	1000	1250
	Max. chuck vridmoment	Knm	80			120
Mata data	Max.X-axelslag	mm	300	400	400	500
	Max.Z-axelslag	mm	2500-6000
	Matningsområde för X-axeln	mm	1-200
	Matningsområde för Z-axeln	mm	1-200
	Snabb rörelsehastighet för X-axeln	mm/min	3000
	Snabb rörelsehastighet för Z-axeln	mm/min	2500
Stjärtstock	Diameter på tailstock-hylsan	mm	180	180	240	300
	Slag av tailstock-hylsan	mm	300
	Avsmalnande av tailstock-hylsan	°	60		75
	Snabb rörelsehastighet för bakstycket	mm/min	1500
Övriga uppgifter	Maskinens längd	mm	Beror på arbetsstyckets längd
	Maskinbredd	mm	2000	2500	3000	3500
	Maskinhöjd	mm	1500	1800	2000	2200
	Styrsystem		SIEMENS, FANUC, GSK, KND etc
